Оконно-дверная «Холодная» S50

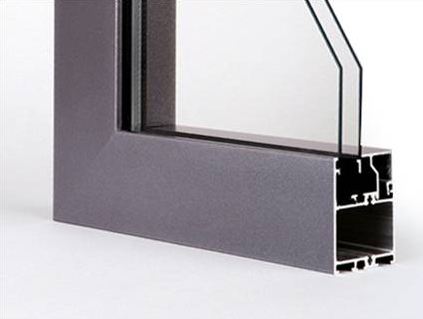

Система S50 — система алюминиевых профилей без термоизолятора, предназначена для изготовления витражей, внутренних перегородок, окон и дверей, не требующих теплоизоляции. Как правило конструкции из «холодного» профиля устанавливаются между помещениями в котрых одинаковый температурный режим.

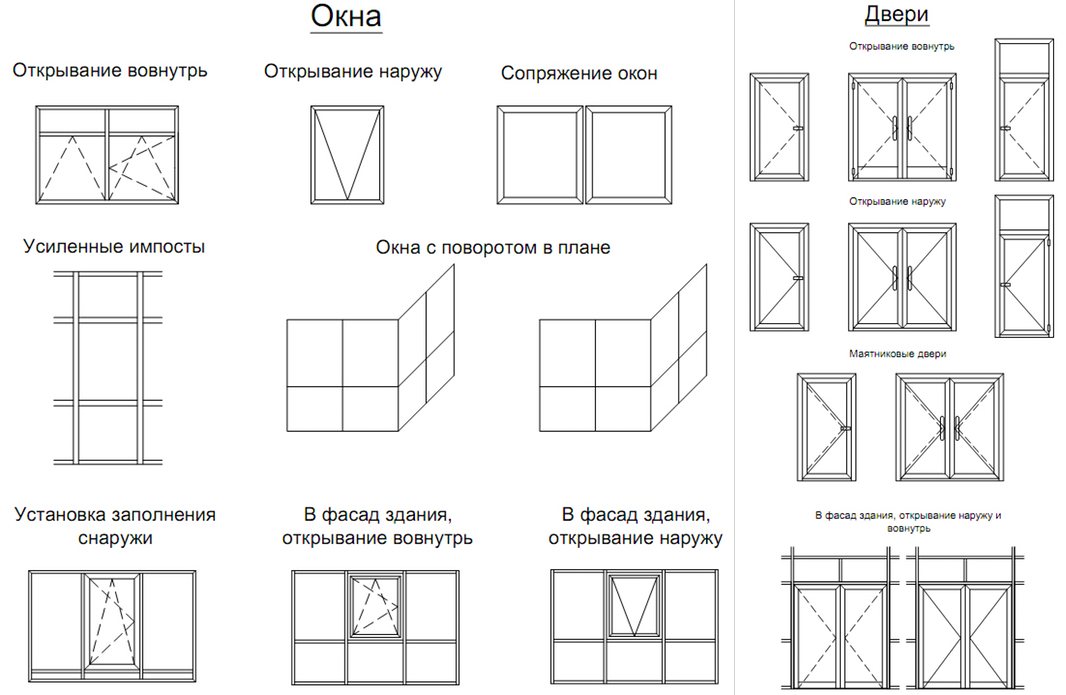

Варианты конструкций

Система позволяет изготавливать следующие типы алюминиевых конструкций.

— витражи плоские и сложных конфигураций;
— окна различных видов и способов открывания:
— поворотные,
— поворотно-откидные,
— фрамужные,
— подвесные.
— двери однопольные и двупольные:
— поворотные с наружным и внутренним открыванием,
— маятниковые,
— раздвижные.

Строительные габариты профилей

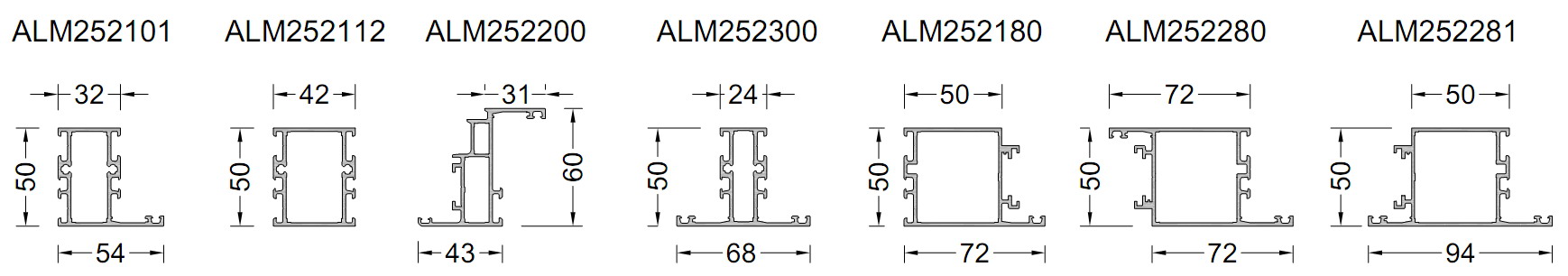

Монтажная глубина рамных и импостных профилей составляет 50 мм; импостных усиленных профилей — 105 мм; створочных оконных профилей — 60 мм; створочных дверных профилей — 50 мм. Данные размеры обеспечивают необходимую жесткость и функциональность изготавливаемых конструкций.

Конструктивные особенности

— многолетний опыт разработчиков системы, позволил добиться сочетания простоты и высокого качества как в целом системы, так и составляющих ее элементов;
— геометрия профилей, уплотнителей, крепежных элементов являются ноу-хау и запатентованы немецкой компанией Gutmann;
— технические решения удовлетворяют запросам европейских и отечественных архитекторов в полной мере;
— при разработке алюминиевой системы S50 инженеры учитывали возможность ее использования как крупными компаниями, обладающими сложным оборудованием, так и небольшими фирмами, у которых ограниченное количество оборудования, поэтому система универсальна и, вне зависимости от оснащенности компании, изготавливающей конструкции, качество изготовления будет на высоком уровне;
— достоинством системы является то, что большое количество вспомогательных профилей и комплектующих S50 совместимо с теплоизолированной системой S70, что позволяет изготовителю эффективно использовать материал и инструменты;

— в маркировке профилей указана принадлежность к конструктивной группе, а в маркировке штапиков, уплотнителей, саморезов и др. указан их габаритный размер, что позволяет быстро ориентироваться в артикулах системы;
— угловые сухари для сборки конструкций применяются как с обжимом, так и на штифтах;

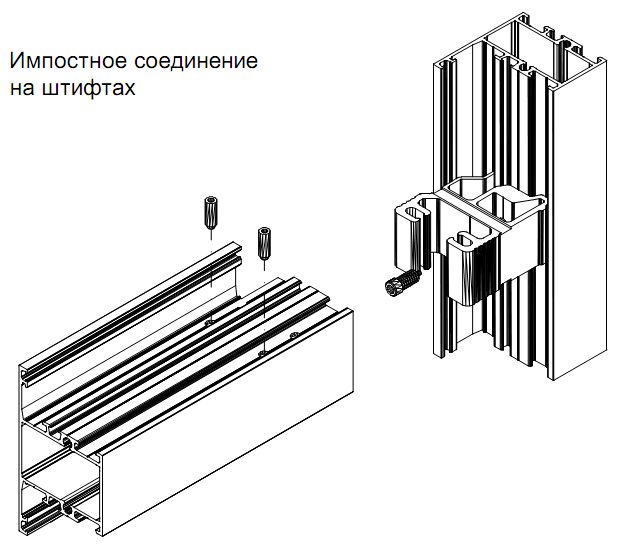

— в Т-образном соединении рама/импост применяется крепление на саморезах или на сухаре, оба варианта не требуют сложной фрезерной оснастки для обработки импостного профиля;
— вставка притвора, устанавливаемая на рамный оконный профиль, позволяет использовать его в качестве рамного дверного, что удобно при изготовлении смешанных типов конструкций, например: дверь с наружным открыванием, встроенная в витраж, или дверь с «глухим» окном;

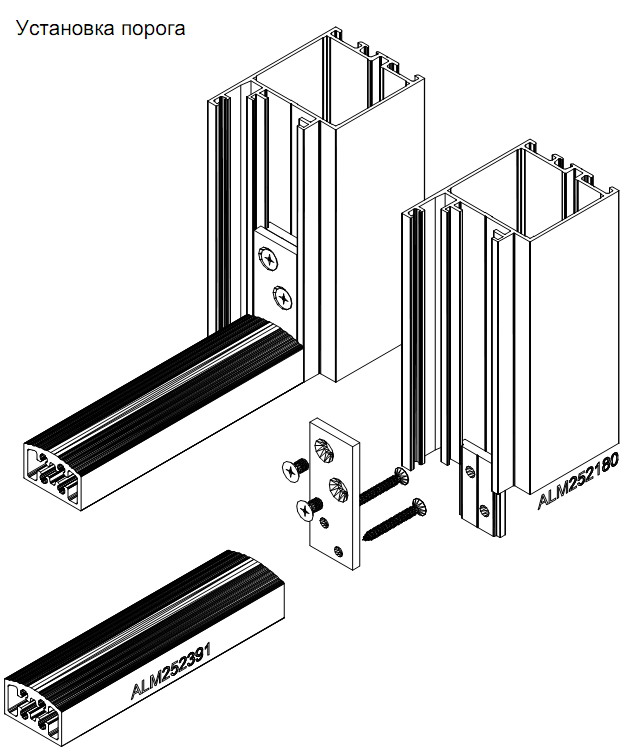

— дверные блоки изготавливаются с двумя типами порогов, один из которых позволяет его замену в течение эксплуатации, без демонтажа дверной рамы из строительного проема;
— в торцевые части створок дверных блоков для улучшения эстетики можно установить декоративный уплотнитель;
— для отвода конденсата и вентиляции пробиваются или фрезеруются отверстия, которые затем закрываются с наружной стороны пластиковыми заглушками;
— сверлильные шаблоны, штампы и вспомогательный инструмент, которыми оснащается система, помогут быстро и качественно обработать и собрать большие объемы алюминиевых конструкций, даже на небольшом производстве;
— для облегчения монтажа оконных блоков в строительный проем предлагаются специальные монтажные скобы.

Элементы соединения

— для угловых соединений профилей применяются выравнивающие уголки из алюминиевого сплава, которые придают соединению дополнительную прочность и притягивают профили друг к другу, что позволяет выполнить качественное соединение;
— винты, крепящие импостный сухарь, при своей установке прорезают стенку рамного профиля, тем самым препятствуя смещению сухаря при нагрузке;
— метизы, применяемые для соединения и крепежа, изготавливаются из нержавеющей стали А2-70 (класс прочности 70) согласно DIN 912 и EN ISO 3506-1.

Применяемые уплотнители

Уплотнители, применяемые в системе S50, изготавливаются из устойчивого к атмосферным воздействиям и старению искусственного каучука (EPDM) или термоэластопласта (ТЭП), имеют следующие особенности:

— наружный, внутренний и створочный уплотнители объемные, что обеспечивает гарантированный контакт и прижим заполнения;
— среднее уплотнение окна имеет сложную геометрию, которая предотвращает проникновение конденсата внутрь конструкции; верхняя часть, сопрягающаяся со створкой, имеет дополнительный подъем, предотвращающий попадание воды из дренажного отверстия створки во внутренний контур рамы;
— для цокольного притвора поворотных дверей, а также для створок маятниковых дверей разработаны специальные щеточные уплотнители.

Заполнение

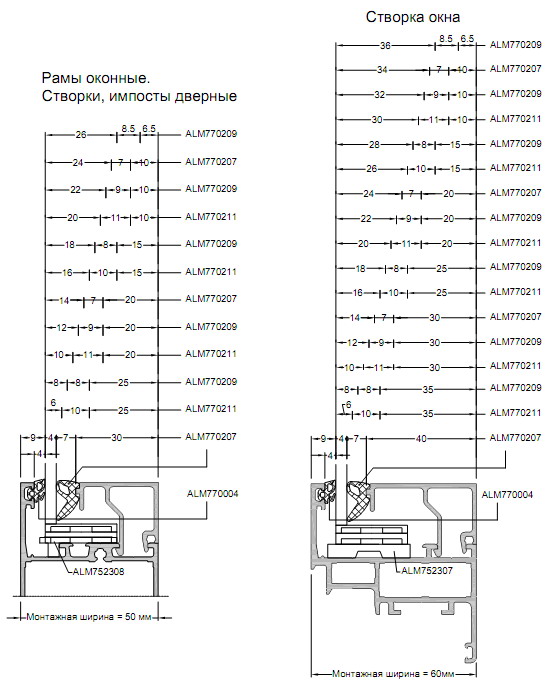

Оптимальный типоразмерный ряд штапиков с шагом 5 мм и внутренних уплотнителей позволяют устанавливать стекло, стеклопакеты или глухие панели толщиной от 4 до 36 мм.

Заполнение устанавливается на специальные опоры и универсальные подкладки. Фиксированное крепление штапика в раму или створку с последующей установкой уплотнителя значительно упрощает монтаж заполнения в конструкцию.

Обработка штапика производится под углом 90º.

Технические характеристики

По термической изоляции согласно нормам DIN 4108-4 профили относятся к группе материалов рамы 3.0 (коэффициент теплоизоляции k>4,5W/м² K).

Класс акустической изоляции 5 по нормам DIN 4109 (коэффициент звукоизоляции в пределах Rw = 29...32 дБ).

Коэффициент пропускания воздуха равен а = 0,05 м³/hm (kp/м²) 2/3, что соответствует группе нагрузки «С» согласно стандарту DIN 18055.

Применяемые сплавы

Профили изготавливаются из сплава АД 31 по ГОСТ 4784-97 (или из сплава EN AW 6060 согласно европейскому стандарту EN 573-3.1994), предельные отклонения размеров при изготовлении по ГОСТ 22233-2001 (или по DIN 17615).

Обработка поверхности

Профили могут быть покрыты порошковой краской в электростатическом поле согласно шкале RAL с соблюдением требований GSB. Профили с нанесенным порошковым красителем выдерживаются в сушильной камере при температуре 180-200ºС в течение 20 мин. Толщина покрытия зависит от марки красителя и находится в диапазоне 60-120 мкм.

Контроль толщины слоя осуществляется в соответствии с нормами ГОСТ 9.302-88 или DIN 50946.

---

Конструкции успешно прошли испытания в институте Строительной Физики (Россия), что подтверждено сертификатами.
