Стоечно-ригельная фасадная серия F50
Фасадная серия F50 предназначена для изготовления светопрозрачных конструкций различных конфигураций (прямых, наклонных и радиусных) и видов (структурных и полуструктурных), «теплых» и «холодных» (с термоизоляторам и без термоизолятора). Она была разработана европейскими конструкторами в 90-е годы прошлого столетия и совершенствуется по сегодняшний день.
При разработке этой серии перед конструкторами ставились следующие задачи: простота, легкость в изготовлении, универсальность, энергоэффективность (минимальные теплопотери), герметичность. Кроме технических задач была поставлена задача добиться высокого уровня эстетичности конструкций для удовлетворения запросов самых требовательных заказчиков. Все эти задачи были успешно решены, о чем свидетельствуют множество объектов в России, на которых использована эта система.

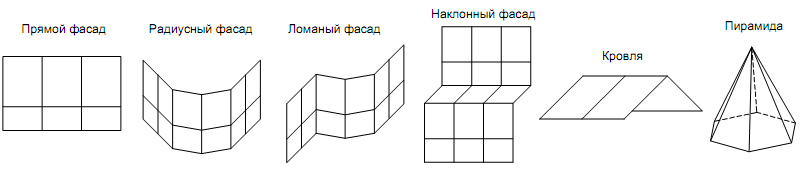

Варианты конструкций
Система позволяет изготавливать следующие типы алюминиевых конструкций:
вертикальные фасады:
— прямой;
— ломаный наружный и внутренний углы;
— радиусный;
— структурный и полуструктурный.
наклонные фасады:
— зенитные фонари;
— светопрозрачные кровли, галереи;
— «зимние» сады.
Строительные габариты профилей
Видимая ширина профилей — 50 мм, монтажная глубина стоечных и ригельных профилей составляет 35-195 мм. Данные размеры обеспечивают необходимую жесткость и функциональность изготавливаемых конструкций.
Конструктивные особенности
— многолетний опыт конструкторов разработчиков системы, позволил добиться сочетания простоты и высокого качества, как в целом системы так и составляющих ее элементов;
— геометрия профилей уплотнителей крепежных элементов являются ноу хау и запатентованы немецкой компанией технические решения удовлетворяют запросам европейских и отечественных архитекторов в полной мере;
— при разработке алюминиевой системы F50, инженеры учитывали возможность ее использования, как крупными компаниями обладающими сложным оборудованием, так и небольшими фирмами у которых ограниченное количество оборудования, поэтому система универсальна, и вне зависимости от оснащенности компании изготавливающей конструкции качество изготовления будет на высоком уровне; — достоинством системы является то что стойка и ригель изготавливаются из одного профиля не требуется фрезеровка ригеля и дополнительная обработка стойки, что позволяет изготовителю эффективно использовать материал без отходов;
— несущие профили имеют радиусы кромок со стороны помещения 0,5 мм, что обеспечивает при одинаковых размерах стойки и ригеля безупречный вид на единую плоскость стыка;
— полости стоек и ригелей разработаны с выступами чтобы облегчить установку вставных профилей для повышения несущей способности конструкции для установки винтов крепящих ригель к стойке не требуется дополнительная фрезеровка ригеля кроме сверления;
— универсальность несущих профилей позволяет использовать их, как для классического, так и для полуструктурного и структурного типов остекления;
— для изготовления кровельной конструкции с уклоном возможно применение прижимной планки с минимальным выступом от плоскости остекления;
— в маркировке профилей указан габаритный размер и принадлежность к конструктивной группе а в маркировке уплотнителей саморезов и др также указан их габаритный размер, что позволяет быстро ориентироваться в артикулах системы;
— возможность использования усиливающих профилей для увеличения моментов инерции стоек, а также для их стыковки и крепления в строительный проем;
— сверлильные шаблоны штампы и вспомогательный инструмент, которыми оснащается система помогут быстро и качественно обработать и собрать большие объемы алюминиевых конструкций даже на небольшом производстве;
— для облегчения монтажа фасадной конструкции предлагаются монтажные пластины и кронштейны.
Элементы соединения

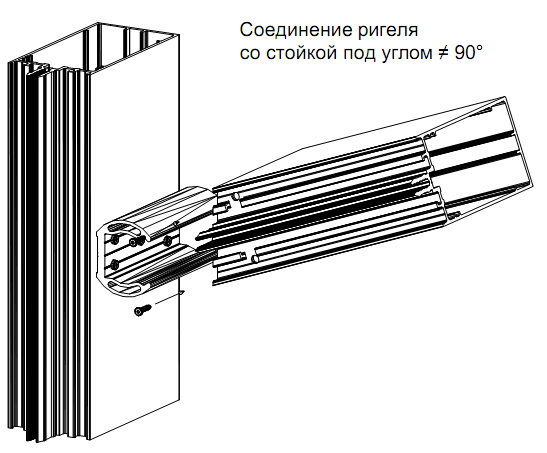

— ригельные сухари позволяют устанавливать на стойку ригели под углом отличном от 90 градусов, в диапазонах 0-25 градусов и 25-45 градусов, а также устанавливать ригели в уже смонтированный фасад;
— для соединения стойки в вертикально наклонной плоскости применяется сухарь позволяющий получить несущий узел с видимой фиксацией с помощью винтов с шайбами и скрытой фиксацией (с помощью саморезов);
— метизы, применяемые для соединения и крепежа изготавливаются из нержавеющей стали А2-70 (класс прочности 70) согласно DIN 912 и EN ISO 3506-1.
Установка оконных и дверных блоков
Наличие специальных адаптеров в системах S50 и S70 дает возможность производителю применить системное решение для установки в фасад оконного или дверного блока.
Применяемые уплотнители
Уплотнители применяемые в системе F50 изготавливаются из устойчивого к атмосферным воздействиям и старению искусственного каучука (EPDM) или термоэластопласта (ТЭП) имеют следующие особенности:
— внутренние уплотнители имеют дополнительные шторки, что повышает теплоизоляционные и акустические характеристики конструкции;
— внутренние уплотнители стойки и ригеля имеют изнутри одинаковую видимую ширину без перепада что повышает интерьерную характеристику системы;
— для изготовления радиусных конструкций применяются внутренние уплотнители для возможности изменения угла на одной стойке без дополнительных адаптеров;
— для обеспечения герметичности стыка стойка ригель в системе применяется вулканизированный уплотнитель ригеля;
— для повышения герметизации прижимных планок ригеля возможно применение торцевых вулканизированных заглушек;
— для обеспечения отвода конденсата из стойки в стойку, а также из стойки за плоскость прижимной планки и наружу конструкции применяются дренажные вставки различной длины.
Конструкции успешно прошли испытания в институте Строительной Физики (Россия), что подтверждено сертификатами.
